Khắc phục lỗi máy in TSC TTP-244 Pro báo đèn đỏ nhấp nháy

Máy in tem mã vạch TSC TTP-244 Pro là dòng máy in chuyển nhiệt để bàn phổ biến tại vô số shop bán hàng, siêu thị và nhà kho nhờ thiết kế động cơ đôi (Dual-motor) bền bỉ cùng hộc chứa cuộn mực dài tới 300 mét. Tuy nhiên, trong quá trình vận hành với tần suất cao, sự cố máy đột ngột dừng in và hệ thống đèn LED trạng thái (LED Indicator) phát tín hiệu báo đèn đỏ (Red Light Error) nhấp nháy là lỗi kỹ thuật khá phổ biến. Bài viết này sẽ hướng dẫn bạn quy trình chẩn đoán chuyên sâu theo từng nhịp nháy đèn và phương pháp xử lý dứt điểm tại chỗ.



1. Nguyên nhân chi tiết máy in TSC TTP-244 Pro báo đèn đỏ nhấp nháy

Khi hệ thống bo mạch điều khiển của máy in phát hiện sự gián đoạn trong chu trình cấp vật tư hoặc lỗi tín hiệu từ các cảm biến, đèn LED trạng thái sẽ lập tức chuyển từ màu xanh (Green/Ready) sang màu đỏ (Red/Error). Tùy thuộc vào tần số xung nháy, bạn có thể xác định chính xác bộ phận đang gặp sự cố.



Đèn đỏ nháy chậm (Tần số 1 Hz - 1 nhịp/giây): Lỗi cảm biến giấy decal (Media Sensor Error)

• Chưa lắp giấy hoặc hết cuộn decal: Máy không phát hiện được sự có mặt của dải giấy in tem trên khay chạy.

• Đặt sai khe kẹp định vị giấy: Cuộn giấy decal không được đưa qua hai thanh kẹp định vị màu xanh (Paper Guide), khiến dải giấy bị lệch khỏi tầm quét của mắt đọc cảm biến hồng ngoại.

• Chưa đóng chặt lẫy khóa nắp máy: Cụm đầu in chưa được ép sập hoàn toàn xuống trục cao su. Lẫy khóa hai bên hông máy chưa vào khớp ngàm khiến công tắc hành trình (Micro Switch) mở mạch.



Đèn đỏ nháy nhanh (Tần số 2-3 Hz - 2-3 nhịp/giây): Lỗi cuộn mực Ribbon (Ribbon Sensor Error)

• Hết mực hoặc đứt màng mực: Cuộn ruy-băng mực Ribbon đã chạy hết hoặc bị kéo đứt đột ngột do lực ép quá tải.

• Lắp sai chiều mặt mực (Ink Inside / Ink Outside): Dòng máy TSC TTP-244 Pro quy định chuẩn mặt mực quay ra ngoài (Outside). Nếu chọn nhầm cuộn mực mặt quay vào trong (Inside), lớp màng không thể bám vào đầu in và cảm biến quang học không thể ghi nhận chuyển động.

• Trục thu mực thừa bị trượt bánh răng: Lắp thiếu vấu nhựa cuộn mực thừa hoặc trục quay bị kẹt khiến cảm biến tốc độ góc (Encoder Sensor) phát hiện sự bất thường.

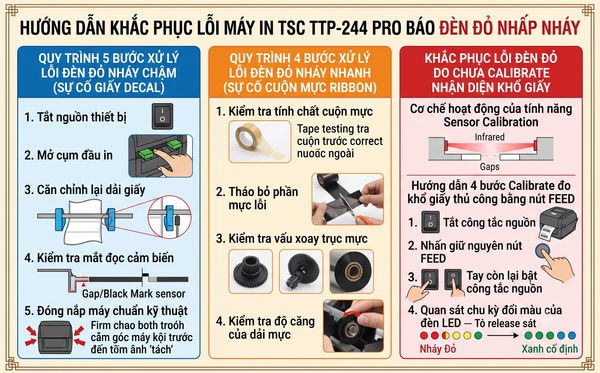

2. Hướng dẫn các bước xử lý lỗi đèn đỏ nhấp nháy theo từng trường hợp kỹ thuật

Để khôi phục máy in trở lại trạng thái đèn xanh (Ready) sẵn sàng nhận lệnh in, kỹ thuật viên hoặc người vận hành cần thực hiện đúng quy trình thao tác dưới đây:



Quy trình 5 bước xử lý lỗi đèn đỏ nháy chậm (Sự cố giấy decal)

1. Tắt nguồn thiết bị: Tắt công tắc nguồn phía sau máy in TSC TTP-244 Pro để ngắt mạch điều khiển.

2. Mở cụm đầu in: Nhấn đồng thời hai lẫy mở màu xanh ở hai bên hông máy để đẩy nắp trên lên hết nấc.

3. Căn chỉnh lại dải giấy: Đưa cuộn giấy decal qua gá giữ, luồn qua dưới thanh đỡ giấy và chèn qua hai kẹp định vị màu xanh. Vặn núm xoay nắn hai kẹp vừa sát mép giấy (không kẹp quá chặt làm cong giấy, không để quá rộng làm lắc giấy).

4. Kiểm tra mắt đọc cảm biến: Đảm bảo mắt đọc cảm biến nhận diện vạch Gap/Black Mark nằm ngay bên dưới đường đi của con tem.

5. Đóng nắp máy chuẩn kỹ thuật: Dùng hai tay đặt lên hai góc phía trước của nắp trên, nhấn thẳng xuống một lực vừa đủ cho đến khi nghe hai tiếng "tách" sập khóa hoàn toàn ở cả hai bên.



Quy trình 4 bước xử lý lỗi đèn đỏ nháy nhanh (Sự cố cuộn mực Ribbon)

1. Kiểm tra tính chất cuộn mực: Dùng một đoạn băng dính nhỏ dán vào bề mặt cuộn mực Ribbon rồi bóc ra. Nếu lớp mực đen bám theo băng dính ở mặt ngoài, cuộn mực đạt chuẩn cấu trúc Outside.

2. Tháo bỏ phần mực lỗi: Nếu ruy-băng mực bị đứt hoặc nhăn nheo, dùng kéo cắt bỏ đoạn hỏng, dùng băng dính dán phẳng lại đầu mực vào lõi giấy thu mực thừa.

3. Kiểm tra vấu xoay trục mực: Đảm bảo cả cuộn cấp mực (Ribbon Supply Spindle) và cuộn thu mực (Ribbon Rewind Spindle) được cắm kịch vào chân bánh răng truyền động bên trong hộc máy.

4. Kiểm tra độ căng của dải mực: Dùng tay xoay bánh răng thu mực theo chiều kim đồng hồ vài vòng để dải mực phẳng mịn, không còn nếp gấp trước khi đóng nắp máy.

3. Khắc phục lỗi đèn đỏ do máy in chưa Calibrate nhận diện khổ giấy

Trong quá trình sử dụng, nếu bạn thay đổi cuộn decal sang kích thước tem nhãn mới (ví dụ từ tem 35x22mm sang tem 100x150mm) mà máy vẫn báo đèn đỏ sáng liên tục, nguyên nhân là do bộ nhớ RAM của máy chưa ghi nhận tham số độ dài tem mới.



Cơ chế hoạt động của tính năng Sensor Calibration

Cảm biến Media Sensor trên máy in TSC TTP-244 Pro phát ra chùm tia hồng ngoại xuyên qua lớp đế giấy (Liner). Khi đi qua khoảng hở giữa hai con tem (Gap) hoặc vạch đen (Black Mark), cường độ tín hiệu quang học thay đổi. Máy cần bước hiệu chuẩn (Calibrate) để tính toán chính xác khoảng cách bước nhảy của tem và thiết lập điểm dừng ngắt trang (Form Feed).



Hướng dẫn 4 bước Calibrate đo khổ giấy thủ công bằng nút FEED

1. Tắt công tắc nguồn chính (Power Switch) nằm ở phía sau máy in.

2. Dùng ngón tay nhấn giữ nguyên nút FEED ở mặt trước điều khiển.

3. Tay còn lại bật công tắc nguồn lên (vẫn tiếp tục giữ nút FEED).

4. Quan sát chu kỳ đổi màu của đèn LED trạng thái: Đỏ ➔ Cam ➔ Nháy Đỏ ➔ Nháy Cam ➔ Nháy Xanh ➔ Nháy Đỏ/Cam ➔ Xanh cố định.

   • Khi đèn bắt đầu nháy màu đỏ (Red Blinking): Buông tay ra khỏi nút FEED ngay lập tức.

   • Máy in sẽ tự động khởi chạy động cơ kéo giấy xả ra từ 3 đến 5 con tem để đo độ dài, sau đó dừng lại đúng vạch xé tem. Đèn LED chuyển sang màu xanh lá cây ổn định là quá trình hiệu chuẩn thành công.

4. Giải pháp xử lý khi máy in TSC TTP-244 Pro vẫn báo đèn đỏ kéo dài

Trường hợp đã kiểm tra đúng quy cách vật tư và thực hiện lệnh Calibrate nhiều lần nhưng đèn đỏ vẫn nhấp nháy hoặc sáng cố định, sự cố đã chuyển sang dạng hư hỏng linh kiện phần cứng hoặc lỗi giao tiếp hệ thống.



Chẩn đoán hư hỏng linh kiện phần cứng nội bộ

• Mắt đọc cảm biến bị mù tín hiệu: Bụi giấy, bụi mực tích tụ lâu ngày phủ kín bề mặt LED phát/nhận quang học của cảm biến Media Sensor hoặc Ribbon Sensor, làm mất khả năng phản xạ ánh sáng.

• Đứt dây curoa hoặc mòn bánh răng truyền động: Động cơ bước (Stepper Motor) vẫn quay nhưng cuộn kéo giấy không hoạt động, khiến máy báo lỗi lệch hành trình.

• Hỏng công tắc hành trình (Micro Switch): Công tắc nhận diện đóng nắp máy bị gãy lẫy tiếp điểm nhựa, khiến bo mạch luôn hiểu máy đang mở nắp.



Phương án hỗ trợ kỹ thuật và nâng cấp thiết bị

Các sự cố hư hỏng mạch điện tử và cơ khí bên trong hộc máy yêu cầu kỹ thuật viên có tay nghề tháo lắp và thiết bị đo dòng chuyên dụng. Việc tự tháo rời không đúng quy trình có thể làm hỏng bo mạch chính (Mainboard).

Nếu máy in của bạn đã vận hành nhiều năm và các linh kiện cơ khí đã rơ giật nặng, bạn có thể tham khảo phương án thay thế linh kiện chính hãng tại HACODE hoặc nâng cấp lên dòng Máy in mã vạch TSC TTP-244Pro mới để nhận được chính sách bảo hành dài hạn và sự hỗ trợ kỹ thuật tận nơi từ đội ngũ chuyên gia HACODE



--------------------------------------------
