Máy quét mã vạch Zebra DS2208 kết nối RS232 là máy quét 2D Zebra DS2208 dùng cáp RS232. Cáp này cắm vào cổng COM (đầu DB9) của thiết bị nhận dữ liệu. Thân máy giống hệt Zebra DS2208 bản cáp USB: cùng đầu đọc 1D/2D, cùng độ bền. Khác biệt nằm ở cáp, cách cấp nguồn và cách cài đặt thông số cổng COM.

Khi nào nên chọn Zebra DS2208 kết nối RS232?

Chọn bản RS232 khi thiết bị nhận dữ liệu chỉ có cổng COM, hoặc phần mềm đang dùng chỉ đọc dữ liệu qua cổng COM. Nếu máy tính có cổng USB và phần mềm nhận dữ liệu như bàn phím, bản cáp USB đơn giản hơn và không cần nguồn riêng.

Một số trường hợp thường gặp:

Máy POS, máy tính tiền đời cũ còn dùng cổng COM.
Máy tính công nghiệp, bộ điều khiển hoặc màn hình vận hành trên dây chuyền có cổng RS232.
Phần mềm quản lý cũ được viết để nhận dữ liệu qua cổng COM.
Doanh nghiệp đang thay máy quét Zebra LS2208 dùng cáp RS232 và muốn giữ nguyên hệ thống.

Thân máy Zebra DS2208 hỗ trợ sẵn giao tiếp RS232 theo spec sheet của hãng. Cáp RS232 chính hãng của Zebra có chức năng tự nhận giao tiếp khi cắm vào.

Cáp RS232 của Zebra DS2208 cần nguồn 5V riêng

Có. Cổng COM không cấp nguồn cho máy quét. Tài liệu phụ kiện DS22xx Technical Accessory Guide của Zebra ghi các cáp RS232 cho dòng DS2200 cần nguồn điện ngoài. Zebra DS2208 hoạt động ở điện áp 4,5–5,5 VDC, dòng tiêu thụ điển hình 250 mA khi quét và 150 mA khi chờ.

Nếu cắm cáp RS232 mà không cấp nguồn, máy quét sẽ không lên đèn và không quét. Đây là lỗi hay gặp nhất khi lắp bản RS232 lần đầu. Khi đặt mua, hãy kiểm tra bộ sản phẩm đã có bộ nguồn 5V hay chưa.

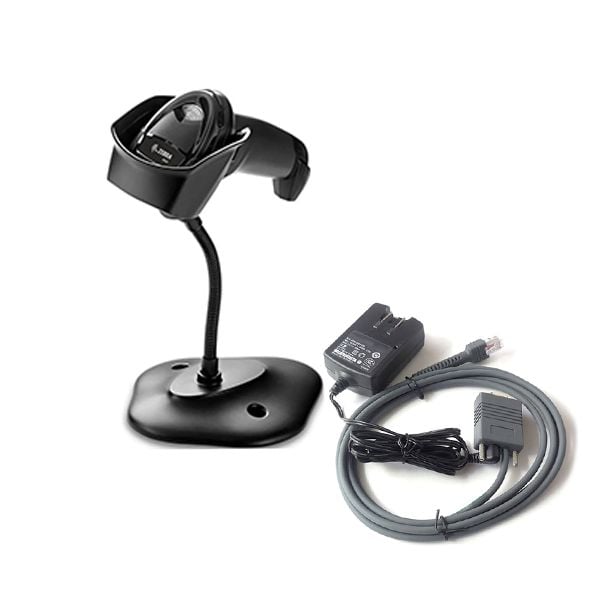

Các loại cáp RS232 Zebra dùng cho DS2208

Mã cáp Zebra	Đầu nối	Chiều dài, kiểu dây
CBA-R01-S07PBR	DB9 cái, TxD chân 2	7 ft (khoảng 2,1 m), dây thẳng
CBA-R02-C09PAR	DB9 cái, TxD chân 2	9 ft (khoảng 2,7 m), dây xoắn
CBA-R03-C12PAR	DB9 cái, TxD chân 2	12 ft (khoảng 3,7 m), dây xoắn
CBA-R06-C20PBR	DB9 cái, TxD chân 2	20 ft (khoảng 6,1 m), dây xoắn

Nguồn: Zebra DS22xx Technical Accessory Guide. Mã CBA-R01-S07PAR cũ đã được Zebra thay bằng CBA-R01-S07PBR (có mạch bảo vệ dòng TTL cải tiến).

Cách đấu nối Zebra DS2208 vào cổng COM

Cắm đầu cáp nhỏ vào cổng giao tiếp dưới tay cầm máy quét, đến khi nghe tiếng khớp.
Cắm đầu DB9 vào cổng COM của máy tính hoặc thiết bị. Vặn vít cố định nếu có.
Cắm bộ nguồn 5V vào đầu cấp nguồn trên cáp, rồi cắm điện.
Máy quét phát tiếng bíp và sáng đèn khi đã nhận nguồn và giao tiếp.
Cài thông số cổng COM trên phần mềm (tốc độ baud, parity, data bit, stop bit) khớp với máy quét.
Quét thử một mã và kiểm tra dữ liệu nhận được.

Thông số mặc định và mã vạch đổi thông số RS232 có trong Product Reference Guide của Zebra DS2208. Công cụ miễn phí 123Scan của Zebra cũng tạo được mã vạch lập trình riêng. Hướng dẫn thêm có trong sổ tay đầu đọc mã vạch của HACODE.

Zebra DS2208 RS232 khác bản cáp USB thế nào?

Tiêu chí	DS2208 kết nối RS232	DS2208 cáp USB
Cổng trên thiết bị nhận	Cổng COM, đầu DB9	Cổng USB
Nguồn cho máy quét	Cần nguồn 5V ngoài	Lấy nguồn từ cổng USB
Cài đặt	Cài thông số cổng COM trên phần mềm	Cắm là dùng với cấu hình mặc định
Phù hợp	POS đời cũ, thiết bị công nghiệp, phần mềm đọc cổng COM	Máy tính, laptop, POS phổ biến hiện nay
Thân máy và đầu đọc	Giống nhau: đọc 1D/2D, IP52, chịu rơi 1,5 m, bảo hành hãng 12 tháng

Hai bản dùng chung thân máy. Vì vậy có thể đổi từ USB sang RS232 hoặc ngược lại bằng cách thay cáp, không cần mua máy mới. Thông số đầy đủ về khả năng đọc xem tại trang máy quét mã vạch Zebra DS2208.

Máy tính không có cổng COM thì sao?

Nhiều máy tính đời mới không còn cổng COM. Khi đó có hai hướng:

Dùng bản cáp USB: phù hợp nếu phần mềm nhận dữ liệu như gõ bàn phím. Đây là cách đơn giản nhất.
Dùng bộ chuyển USB sang RS232: chỉ nên dùng khi phần mềm bắt buộc đọc dữ liệu qua cổng COM. Cần thử tương thích với phần mềm trước khi triển khai.

Nếu chưa rõ phần mềm của bạn cần kiểu nào, gửi tên phần mềm cho HACODE qua Zalo để được kiểm tra.

Giá và nơi bán Zebra DS2208 kết nối RS232

Giá Zebra DS2208 kết nối RS232 bao nhiêu?

Giá Zebra DS2208 kết nối RS232 gồm máy quét, cáp RS232 và bộ nguồn nếu có trong bộ sản phẩm. Vì cấu hình có thể khác nhau theo độ dài cáp và phụ kiện, HACODE báo giá theo đúng bộ bạn cần. Gọi hoặc Zalo 0942.85.82.85 để nhận báo giá kèm VAT.

Mua Zebra DS2208 kết nối RS232 ở đâu?

Hà Nội: số 33 ngõ 71 Nguyễn Thị Định, P. Yên Hòa. ĐT 024.7300.1138.
TP.HCM: 812 Trường Chinh, P. Tân Sơn. ĐT 028.7300.1138.

HACODE xuất hóa đơn điện tử (HĐĐT) và hỗ trợ cài đặt từ xa qua UltraViewer. Điều kiện bảo hành xem tại chính sách bảo hành. Cần thiết bị không dây thay thế? Tham khảo máy quét Zebra DS2278.

chứng nhận bán hàng zebra của hacode

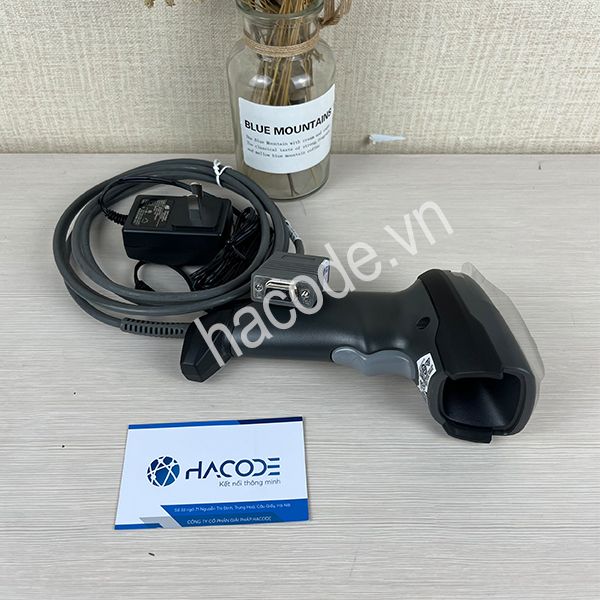

Hình ảnh thực tế Máy quét mã vạch Zebra DS2208 kết nối RS232 tại HACODE

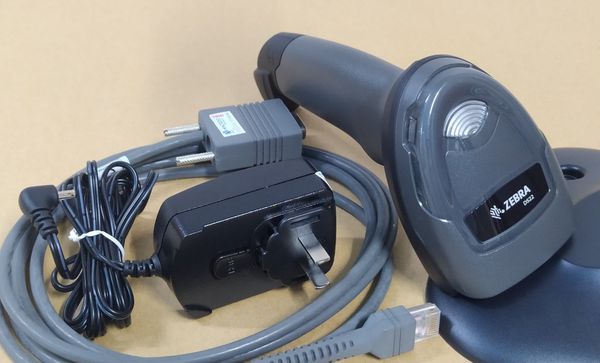

Máy quét mã vạch Zebra DS2208 kết nối RS232 tại HACODE

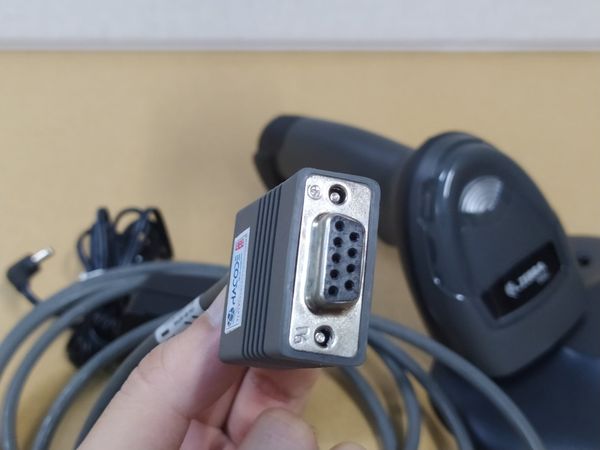

Hình ảnh Máy quét mã vạch Zebra DS2208 kết nối RS232 tại HACODE

Hình ảnh thực tế Máy quét mã vạch Zebra DS2208 kết nối RS232 tại HACODE

Thông số kỹ thuật của Máy quét mã vạch Zebra DS2208 kết nối RS232

Thông số	Giá trị
Hãng / Dòng máy	Zebra Technologies / DS2200 Series
Model máy quét	Zebra DS2208 (có dây)
Giao tiếp của bộ này	RS232 qua cáp đầu DB9 cái (cổng COM)
Nguồn điện	4,5–5,5 VDC. Với cáp RS232 cần nguồn ngoài (theo Zebra DS22xx Technical Accessory Guide)
Dòng tiêu thụ (5,0 V)	Khi quét: 250 mA · Chờ: 150 mA (giá trị điển hình)
Giao tiếp khác của thân máy	USB, Keyboard Wedge, TGCS (IBM) 46XX qua RS485 (đổi bằng cáp tương ứng)
Công nghệ đọc	Area imager 2D, cảm biến 640 × 480 pixel
Chuẩn mã	1D: Code 39, Code 128, Code 93, Codabar/NW7, Code 11, MSI Plessey, UPC/EAN, Interleaved 2 of 5, Korean 3 of 5, GS1 DataBar, Base 32 (Italian Pharma) 2D: PDF417, Composite Codes, TLC-39, Aztec, DataMatrix, MaxiCode, QR Code, Micro QR, Han Xin, Postal Codes
Độ phân giải tối thiểu	Code 39: 4,0 mil · Code 128: 4,0 mil · Data Matrix: 6,0 mil · QR Code: 6,7 mil
Khoảng cách đọc	Code 39 (5 mil): 0,5–15,2 cm Code 128 (5 mil): 1,5–10,1 cm PDF417 (6,7 mil): 2,0–14,5 cm UPC (13 mil): 1,27–36,8 cm Data Matrix (10 mil): 0,8–15,7 cm QR (20 mil): 0–27,9 cm Khoảng cách điển hình, phụ thuộc chất lượng in, độ tương phản và ánh sáng.
Chịu chuyển động	Cầm tay: tới 13 cm/giây · Rảnh tay: tới 76,2 cm/giây (mã UPC 13 mil)
Độ tương phản in tối thiểu	25%
Nhiệt độ hoạt động / bảo quản	0–50°C / -40–70°C
Độ bền	Chịu nhiều lần rơi từ 1,5 m xuống bê tông; 250 lần lăn ở độ cao 0,5 m
Chuẩn kín	IP52
Kích thước (C × R × S)	16,5 × 6,6 × 9,9 cm
Trọng lượng máy	161,6 g
Màu sắc	Twilight Black (đen), Nova White (trắng)
Bảo hành của hãng	Máy quét DS2208: 12 tháng (theo điều khoản bảo hành phần cứng của Zebra)

Nguồn thông số: Zebra Technologies — DS2200 Series Handheld Imagers Product Spec Sheet (phát hành 08/12/2026). Thông tin cáp và nguồn: Zebra DS22xx Technical Accessory Guide

CÂU HỎI THƯỜNG GẶP VỀ Máy quét mã vạch Zebra DS2208 kết nối RS232

Giá Zebra DS2208 RS232 bao nhiêu? -

Giá gồm máy quét Zebra DS2208, cáp RS232 và bộ nguồn nếu có trong bộ sản phẩm. HACODE báo giá theo đúng cấu hình bạn cần, có xuất hóa đơn điện tử. Gọi hoặc Zalo 0942.85.82.85 để nhận báo giá.
Mua Zebra DS2208 RS232 ở đâu? +

Bạn có thể mua tại HACODE: văn phòng Hà Nội (33 ngõ 71 Nguyễn Thị Định) và TP.HCM (812 Trường Chinh), hoặc đặt qua hotline 0942.85.82.85. HACODE hỗ trợ đấu nối và cài đặt từ xa.
Cáp RS232 của DS2208 có cần nguồn? +

Có. Cổng COM không cấp nguồn cho máy quét. Theo tài liệu phụ kiện của Zebra, cáp RS232 cho dòng DS2200 cần nguồn ngoài 5V. Nếu thiếu nguồn, máy quét sẽ không hoạt động.
Máy không có cổng COM thì dùng được? +

Nếu phần mềm nhận dữ liệu như bàn phím, nên chọn Zebra DS2208 bản cáp USB. Nếu phần mềm bắt buộc đọc cổng COM, có thể dùng bộ chuyển USB sang RS232, nhưng cần thử tương thích trước khi triển khai.
Đổi DS2208 từ USB sang RS232 được không? +

Được. Bản USB và RS232 dùng chung thân máy Zebra DS2208. Chỉ cần thay cáp RS232, cấp nguồn 5V và cài thông số cổng COM cho khớp với phần mềm.
