Máy quét mã vạch 2D Zebra DS4608-XD đọc mã siêu nhỏ
Liên hệ: 0942.85.82.85
Khu vực Hà Nội: 024.7300.1138
Khu vực HCM: 028.7300.1138
🎁 Ưu đãi & quà tặng khi mua tại HACODE:
- Freeship nội thành HN, HCM
- Giao hàng nhanh toàn quốc
- Liên hệ 0966.65.1138 để được hỗ trợ giá tốt (mua SLL, dự án)
Bảo hành chính hãng
Giao nhanh 2H tận nơi
Hỗ trợ Ultraviewer
Mượn máy thay thế
HACODE – Đội ngũ nhân sự > 15 năm kinh nghiệm
Thành lập 01/2018, tập trung chuyên sâu giải pháp mã vạch chính hãng toàn quốc
Chi tiết sản phẩm của Máy quét mã vạch 2D Zebra DS4608-XD đọc mã siêu nhỏ
Zebra DS4608-XD là máy quét gì?
Zebra DS4608-XD là máy quét mã vạch 2D cầm tay có dây, thuộc dòng DS4600 Series for Electronics Manufacturing của Zebra Technologies. "XD" là viết tắt của extreme density, tức tiêu cự dành cho mã mật độ cực cao.
Máy được thiết kế để đọc mã rất nhỏ trên linh kiện điện tử như bo mạch PCB, chip nhớ. Độ phân giải tối thiểu đạt 2,0 mil với Code 39 và 4,0 mil với DataMatrix.
Cùng một máy vẫn đọc được mã rộng khoảng 10 cm (4 inch) trên phiếu nhặt hàng, nhãn thùng. Nhà máy có thể dùng một model cho cả dây chuyền lẫn kho linh kiện.
Điểm nổi bật của máy quét mã vạch Zebra DS4608-XD
Đọc mã 2 mil và mã có độ tương phản thấp
Theo Zebra, DS4608-XD đọc được mã in trên linh kiện nhựa và kim loại, kể cả mã mực in mờ, mã khắc laser và mã khắc hóa chất.
Với mã Code 128 cỡ 2 mil, máy đọc trong khoảng 0,8 – 5,8 cm. Với DataMatrix 4 mil, khoảng đọc là 0,5 – 7,1 cm. Công nhân không cần áp sát máy vào linh kiện mới quét được.
Ánh sáng trực tiếp và gián tiếp cho bề mặt bóng
Thiết kế "rear engine" đặt cụm quét lùi về sau, tạo chỗ cho tấm khuếch tán ánh sáng tích hợp. Máy dùng 2 LED trắng ấm để chiếu sáng.
Ánh sáng gián tiếp giúp đọc mã trên bề mặt bóng, phản quang như kim loại. Ánh sáng trực tiếp giúp đọc mã khắc laser hoặc mã có độ tương phản thấp.
Bốn kiểu báo quét cho dây chuyền ồn
Trên dây chuyền, tiếng bíp thường khó nghe. DS4608-XD có bốn kiểu phản hồi: rung, đèn LED báo quét thành công, tiếng bíp và Direct Decode Indicator chiếu sáng lên mã vừa đọc.
Công nhân biết ngay mã đã được ghi nhận mà không phải dừng tay kiểm tra màn hình.
Đèn ngắm xanh lá dễ nhìn trên linh kiện nhỏ
Đèn ngắm là LED xanh lá 528 nm dạng tròn. Điểm ngắm rõ giúp nhắm đúng mã nhỏ khi nhiều mã nằm sát nhau trên bo mạch.
Thông số quan trọng của Zebra DS4608-XD và ý nghĩa thực tế
| Thông số | Giá trị | Ý nghĩa khi sử dụng |
|---|---|---|
| Độ phân giải tối thiểu | Code 39: 2,0 mil; DataMatrix: 4,0 mil | Đọc mã siêu nhỏ trên linh kiện, bo mạch. |
| Cảm biến ảnh | 1280 x 800 pixel | Đủ chi tiết để giải mã mã mật độ cao. |
| Trường nhìn | 34° x 21,6° | Vẫn bao được nhãn thùng rộng khoảng 10 cm. |
| Đèn chiếu sáng | 2 LED trắng ấm, có tấm khuếch tán | Giảm lóa trên kim loại, nhựa bóng. |
| Khoảng đọc Code 128 – 2 mil | 0,8 – 5,8 cm | Quét mã nhỏ ở khoảng cách thao tác tự nhiên. |
| Khoảng đọc UPC 13 mil | 0 – 21,5 cm | Đủ cho nhãn thùng, phiếu nhặt hàng ở cự ly gần. |
| Báo hiệu | Rung, LED, còi, Direct Decode Indicator | Nhận biết quét thành công trong môi trường ồn. |
| Giao tiếp | USB, RS232, TGCS (IBM) 46XX qua RS485 | Kết nối máy tính trạm, hệ thống MES qua cổng phù hợp. |
| Độ bền | IP52; rơi 1,8 m; 2.000 lần lăn | Chịu được va chạm khi dùng liên tục trên dây chuyền. |
Khoảng đọc là giá trị điển hình do Zebra công bố, phụ thuộc chất lượng in, độ tương phản và ánh sáng.
Độ bền và vận hành trên dây chuyền sản xuất
DS4608-XD được Zebra thiết kế để dùng liên tục trên dây chuyền. Máy đạt IP52, chịu nhiều lần rơi từ 1,8 m xuống bê tông và 2.000 lần lăn trong thử nghiệm 0,5 m.
Cụm quang học được làm kín hai lớp, chống bụi và chất lỏng lọt vào mắt đọc. Cửa sổ quét đặt lõm để hạn chế vết bẩn, trầy xước làm giảm hiệu suất quét.
Về tĩnh điện, Zebra công bố máy chịu phóng tĩnh điện theo EN61000-4-2: ±15 kV qua không khí, ±8 kV trực tiếp và gián tiếp. Đây là khả năng chịu tĩnh điện của máy. Thông số này không đồng nghĩa với chứng nhận dùng trong khu vực kiểm soát ESD (EPA). Hãy đối chiếu với quy định ESD của nhà máy trước khi đưa vào khu vực này.
Tính năng giúp tăng năng suất và dễ triển khai
- Tự chuyển chế độ rảnh tay: đặt máy vào chân đế là chuyển sang quét rảnh tay, không cần đổi thiết lập. Bộ sản phẩm tại HACODE gồm cáp USB và chân đế.
- Multi-Code Data Formatting (MDF): quét nhiều mã trên một nhãn trong một lần bóp cò, chỉ xuất mã cần dùng theo đúng thứ tự.
- Preferred Symbol: chỉ xuất mã ưu tiên khi nhiều mã nằm sát nhau trên linh kiện hoặc bo mạch.
- Cắm là dùng: cáp tự nhận giao tiếp với máy chủ; cấu hình mặc định phù hợp ứng dụng phổ biến.
- 123Scan và Scanner Management Service: tạo mã cấu hình, cập nhật firmware, quản lý đồng loạt nhiều máy tại nhiều xưởng.
Bạn cần kiểm tra khả năng đọc mã trên linh kiện của mình? Nhấn Chat Zalo trên hacode.vn, gửi ảnh chụp cận mã vạch và kích thước mã để kỹ thuật HACODE tư vấn.
Zebra DS4608-XD hay DS4608-SR: chọn bản nào?
Chọn DS4608-XD khi mã cần đọc nhỏ hơn 3 mil hoặc in, khắc trên linh kiện. Chọn DS4608-SR khi cần quét xa trong bán lẻ và kho.
| Tiêu chí | Zebra DS4608-XD | Zebra DS4608-SR |
|---|---|---|
| Dòng sản phẩm | DS4600 for Electronics Manufacturing | DS4600 for Retail |
| Code 39 nhỏ nhất | 2,0 mil | 3,0 mil |
| DataMatrix nhỏ nhất | 4,0 mil | 5,0 mil |
| Khoảng đọc UPC 13 mil | 0 – 21,5 cm | 0 – 71,1 cm |
| Đèn ngắm | LED xanh lá 528 nm | LED hổ phách 617 nm |
| Đèn chiếu sáng | 2 LED trắng ấm, có tấm khuếch tán | 2 LED đỏ 660 nm |
| Báo rung | Có | Không |
| Keyboard Wedge | Không liệt kê trong spec sheet | Có |
Xem chi tiết bản tầm xa tại trang máy quét mã vạch Zebra DS4608-SR.
Ứng dụng Zebra DS4608-XD trong nhà máy
- Dây chuyền SMT, lắp ráp PCB: quét mã DataMatrix nhỏ trên bo mạch để truy xuất theo từng công đoạn.
- Lắp ráp điện thoại, máy tính, thiết bị điện tử: xác nhận đúng linh kiện trước khi lắp; rung báo giúp thao tác liên tục.
- Kho linh kiện, khu nhận hàng: quét mã trên cuộn linh kiện, khay, nhãn thùng bằng cùng một máy.
- Kiểm tra chất lượng (QC): đọc mã khắc laser trên vỏ kim loại hoặc nhựa khi kiểm tra đầu ra.
Danh mục liên quan: máy quét mã vạch dùng trong công nghiệp.
Khi nào không nên chọn DS4608-XD?
- Cần quét xa ở quầy bán lẻ: tầm đọc UPC của XD chỉ đến 21,5 cm. DS4608-SR đọc xa đến 71 cm.
- Mã đánh dấu trực tiếp dạng chấm (dot peen) trên kim loại thô: Zebra có phiên bản DS4608-DPE chuyên cho mã DPM. Nên thử mẫu trước khi chọn.
- Cần máy không dây: Zebra có phiên bản DS4678-XD. Liên hệ HACODE để kiểm tra khả năng cung cấp.
- Môi trường ẩm ướt, phun rửa: IP52 chỉ chống nước bắn nhẹ. Cần cân nhắc dòng máy quét siêu bền có chuẩn kín cao hơn.
Mua Zebra DS4608-XD chính hãng ở đâu?
Bạn có thể mua Zebra DS4608-XD tại HACODE, có văn phòng ở Hà Nội và TP.HCM. Giá hiển thị ở đầu trang là giá chưa gồm VAT. HACODE xuất hóa đơn điện tử cho doanh nghiệp.
- Hà Nội: số 33 ngõ 71 Nguyễn Thị Định, P. Yên Hòa. ĐT: 024.7300.1138.
- TP.HCM: 812 Trường Chinh, P. Tân Sơn. ĐT: 028.7300.1138.
- Hotline: 0942.85.82.85.
Nhà máy cần trang bị nhiều máy cho dây chuyền? Gọi 0942.85.82.85 để nhận báo giá dự án và tư vấn cáp kết nối, chân đế phù hợp.
Xem thêm các dòng khác tại máy quét mã vạch Zebra.

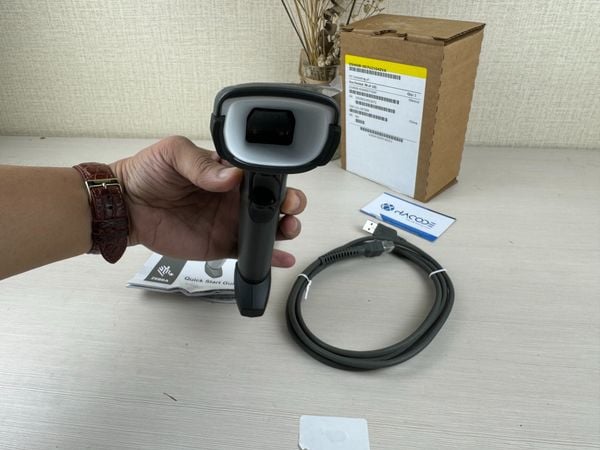

Hình ảnh Máy quét mã vạch Zebra DS4608-XD tại HACODE

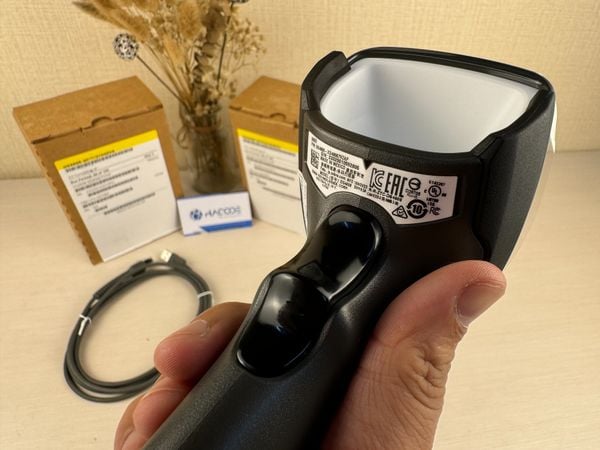

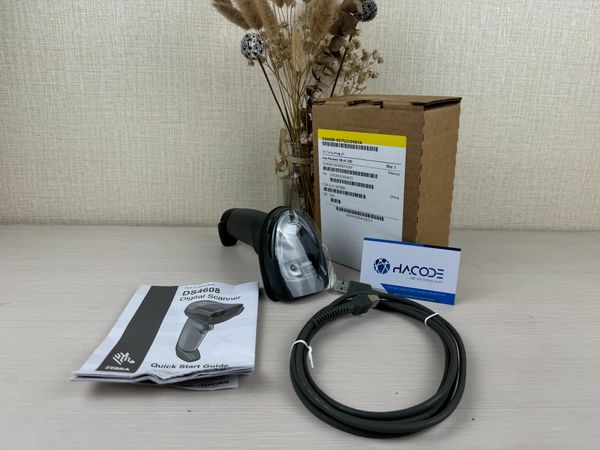

Hình ảnh Máy quét mã vạch Zebra DS4608-XD đọc mã siêu nhỏ tại HACODE
Video Review Máy quét mã vạch Zebra DS4608-XD
Thông số kỹ thuật của Máy quét mã vạch 2D Zebra DS4608-XD đọc mã siêu nhỏ
| Đặc tính | Giá trị |
| Model | DS4608-XD |
| Công nghệ quét | 2D Imager, Image sensor (Cảm biến nhận dạng) 1280 x 800 pixels |
| Nguồn sáng quét | 528nm red LED |
| Đọc mã vạch | 1D: Code 39, Code 128, Code 93, Codabar/NW7, Code 11, MSI Plessey, UPC/EAN, I 2 of 5, Korean 3 of 5, GS1 DataBar, Base 32 (Italian Pharma) 2D: PDF417, Micro PDF417, Composite Codes, TLC-39, Aztec, DataMatrix, DotCode, Dotted DataMatrix, MaxiCode, QR Code, Micro QR, Han Xin, Postal Codes, SecurPharm |
| Độ dốc, nghiêng | Pitch: +/- 60° Skew: +/- 60° Roll: 0° - 360° |
| Độ phân giải | Code 39 - 2.0 mil DataMatrix - 4.0 mil |
| Cổng giao tiếp | USB |
| Chân đế | Có |
| Điện áp đầu vào | 4.5 to 5.5 VDC Host Powered; 4.5 to 5.5 VDC External Power Supply |
| Đọc được chuẩn mã vạch | 1D: Code 39, Code 128, Code 93, Codabar/NW7, Code 11, MSI Plessey, UPC/EAN, I 2 of 5, Korean 3 of 5, GS1 DataBar, Base 32 (Italian Pharma) 2D: PDF417, Micro PDF417, Composite Codes, TLC-39, Aztec, DataMatrix, MaxiCode, QR Code, Micro QR, Han Xin, Postal Codes, SecurPharm, DotCode, Dotted DataMatrix ORC: OCR-A, OCR-B, MICR, US Currency |
| Thử nghiệm độ bền khi rơi | Thiết kế chịu được rơi từ độ cao 1,8m |
| Tiêu chuẩn công nghiệp | IP52 |
| Tiêu chuẩn môi trường | Environmental 2011/65/EU and EN 50581:2012 and EN IEC 63000:2018 Electrical Safety UL 60950-1, second edition, CAN/CSA-C22.2 No. 60950-1-07. EN 60950-1:2006/A2:2013 IEC 60950-1:2005/A2:2013 IEC 62368-1 (ed.2); EN 62368-1:2014 LED Safety IEC 62471:2006 (Ed.1.0); EN 62471:2008 EMI/RFI FCC: 47 CFR Part 15, Subpart B, Class B |
| Nhiệt độ hoạt động | 0,0 ° đến 50,0 ° C |
| Nhiệt độ bảo quản | -40,0 ° đến 70,0 ° C |
| Trọng lượng | 161.9 g |
| Kích thước | 16.5 cm H x 6.7 cm W x 9.8 cm D |
| Màu sắc | Đen |
| Phụ kiện đi kèm | Cáp USB, đế |
| Tùy chọn người dùng | RS232 |
| Bảo hành | 12 tháng |
CÂU HỎI THƯỜNG GẶP VỀ Máy quét mã vạch 2D Zebra DS4608-XD đọc mã siêu nhỏ
-
DS4608-XD đọc được mã nhỏ cỡ nào? -
Theo Zebra, DS4608-XD đọc mã Code 39 nhỏ đến 2,0 mil và DataMatrix nhỏ đến 4,0 mil. Mã Code 128 2 mil đọc được trong khoảng 0,8 – 5,8 cm.
-
DS4608-XD có đọc mã khắc laser không? +
Có. Zebra công bố DS4608-XD đọc được mã khắc laser, khắc hóa chất và mã mực tương phản thấp trên nhựa, kim loại. Với mã dạng chấm trên kim loại thô, nên thử mẫu trước.
-
Zebra DS4608-XD khác DS4608-SR ra sao? +
XD đọc mã nhỏ hơn (2,0 mil so với 3,0 mil), có đèn trắng khuếch tán và báo rung. SR đọc mã UPC xa hơn nhiều, đến 71 cm, phù hợp bán lẻ và kho.
-
DS4608-XD có rung báo khi quét không? +
Có. Máy có rung, đèn LED, tiếng bíp và Direct Decode Indicator. Kiểu báo rung rất hữu ích trên dây chuyền ồn.
-
Mua Zebra DS4608-XD chính hãng ở đâu? +
Bạn có thể mua tại HACODE ở Hà Nội, TP.HCM hoặc đặt trên hacode.vn. Gọi 0942.85.82.85 hoặc Chat Zalo để nhận báo giá dự án.
